三梁四柱液壓機立柱結構圖

時間:2015-08-10 19:28 作者:admin 點擊:
定製 三梁四柱液壓機的時候,立柱的首例情況必須計算準確,才能確保訂購的液壓設備滿足需求,下麵我們一起來看漲三梁四柱液壓機的立柱受力圖(如下圖所示):

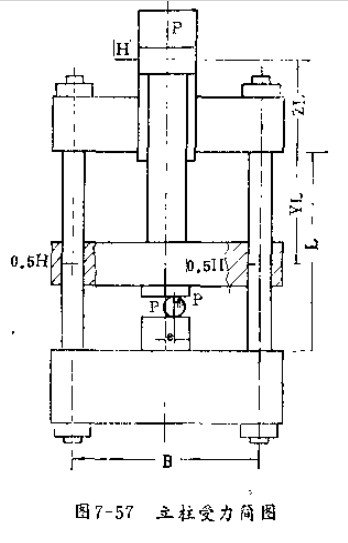

三梁四柱液壓機立柱受力結構圖示
三梁四柱液壓機立柱具體計算方法:

 1.立柱受力情況及結構尺寸

  本例計算時仍取e=C,以便對公式的計算誤差和修正的理由有具體的了解。

立柱插入上橫梁部分:

  d1=13厘米 F1=134平方厘米 W1=219平方厘米

立柱插入工作台部分:

  d2=12.2厘米 F2=118平方厘米 W2=185平方厘米

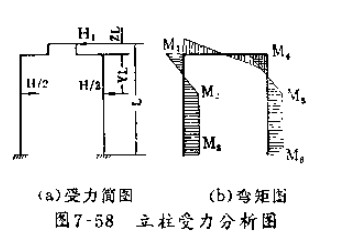

四柱式液壓機受力分析圖

 2.受力分析

  將三梁四柱結構簡化或用平麵框架來代替。設兩側立柱受力均勻,上橫梁及工作台均為絕對剛體,則受力情況及彎矩圖。
不知道這樣給大家介紹三梁四柱式液壓機立柱計算方法是否清晰了解了,不清楚的地方歡迎谘詢力邦機械孫工:
