四柱液壓機順序閥工作原理

四柱油壓機順序閥是利用液壓係統中的壓力變化來控製油路的通斷，從而實現多個液壓元件按一定的丐身動作。順序閥按結構分為直動式和先導式;按控製液壓油來源又有內控式和外控式之分。
1.順序閥的結構和工作原理
四柱油壓機順序閥的工作原理和溢流閥相似，其主要區別是溢流閥的出口接油箱，而順序閥的出口接f飛行元件。順序閥的內泄漏油不能用通道與出油口相連，而必須用專門的地漏口接通油箱。

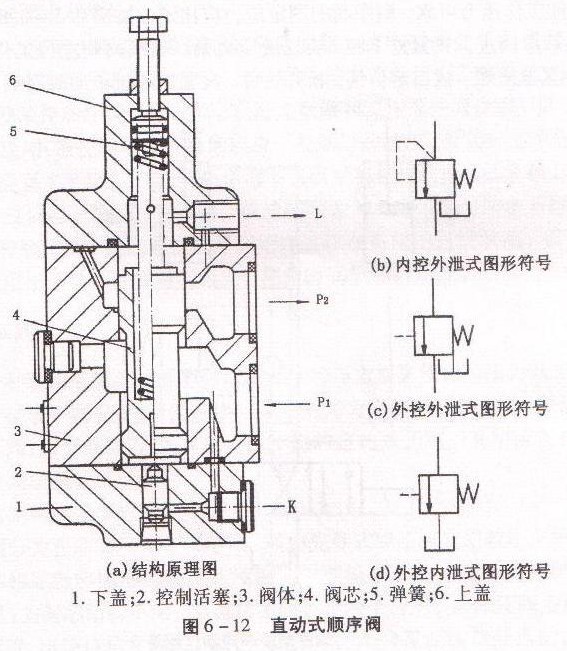

圖6-12(a)所示為直動式順序閥的結構原理圖。液壓油由進油口PI經閥體3和下蓋1抱小孔流到控製活塞2的下方，使閥芯4受到一個向上的推力作用。當進口油壓較低時，閥3在彈簧5的作用下處於下部位置，這時進、出油口PI、民不通。當進口油壓增大到預調的 值以後，閥芯底部受到的推力大於彈簧力，閥芯上移，進、出油口PI、P2連通，破壓油就從
序閥流過。順序閥的開啟壓力可以通過調壓螺釘來調節。在此閥中，控製活輩的直徑很川因而閥芯受到的向上推力不大，所用的平衡彈簧就不需太硬，這樣，可以使閥在較高的
主力下工作。在這種順序閥結構中，由於控製液壓油直接引自進油口，故稱為內控外泄式順宇閥。其圖形符號如圖6-12(b)所示。

若將圖6-12(a)中的下蓋1旋轉90。或180。安裝，切斷原控油路，將外控口K的螺塞取下，接通控製油路，則閥的開啟由外部壓力控製，便構成外控外世式順序閥。其圖形符號如圖6-12(c)所示。若將上蓋6旋轉180。安裝，並將外地口L堵塞，則彈簧腔與出油口相通，啕成外控內泄式順序閥，圖形符號如圖6 -12(d)所示。
現將四柱油壓機順序閥的特點歸納如下:
①外泄順序閥與溢流閥的相同點是閥口常閉，由進口壓力控製閥口的開啟。它們之間的
區別是內控外檻順序閥靠出口液壓油來工作，當因負載建立的出口壓力高於閥的調定壓力時，閥的進口壓力等於出口壓力，作用在閥芯上的液壓力大於彈簧力和液動力，閥口全開;當負載所建立的出口壓力，低於作用在閥芯上的調定壓力時，閥的進口壓力等於調定壓力，作用在閥芯上的液壓力、彈簧力、液動力保持平衡，閥開口的大小一定，滿足壓力流量方程。因閥的出口壓力不等於O故彈簧腔的世漏油需單獨引回油箱。
②內控內泄順序閥'的圖形符號和動作原理與溢流閥相同，但實際使用時，內控內泄順序閥串聯在液壓係統的回油路中使回油具有一定的壓力，而溢流閥則旁接在主油路中，如泵的出口、液壓缸的進口。因為它們在性能要求上存在一定的差異，所以二者不能混用。
③外控內泄順序閥在功能上等同與液動二位二通閥，其出口接回油箱，因作用在閥芯上的液壓力為外力，而且大於閥芯的彈簧力，因此工作時閥口處於全開狀態，用於雙泵供油田路時可使大泵卸載
④外控外泄)1頂是閥除可作為液動開關閥外，還可用於變重力負載係統中，稱之為限速鎖。
