四柱液壓機的軸向柱塞泵如何工作？
時間:2018-03-10 16:19 作者:admin 點擊:
次

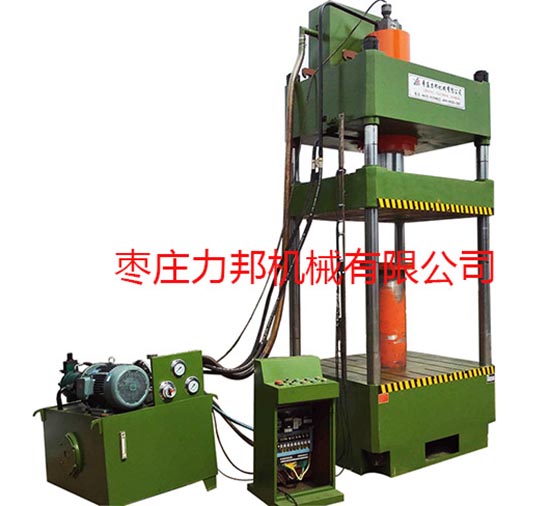

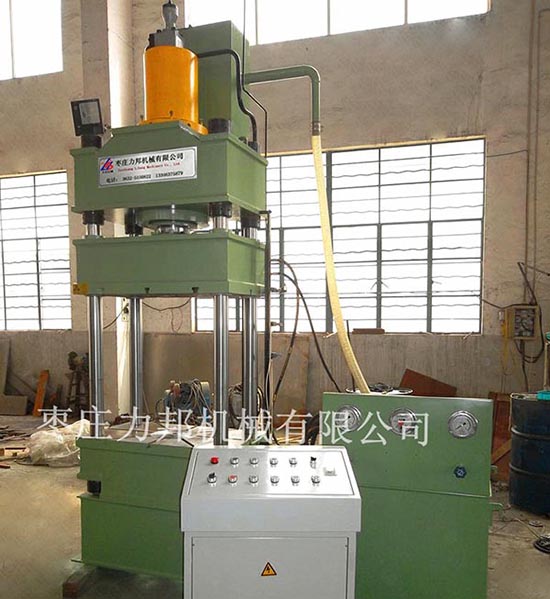

四柱液壓機應該算的上是常用常見應用廣的液壓機了，從結構上來看，上梁、下梁和四條立柱組成，即使是外行人也能很好的去分辨，主缸安裝在上梁內，活動橫梁與主缸的活塞聯接成一體，說的再深奧點，活動橫梁以立柱為導向上下運動，可實現主缸快速下行—慢速下行壓製—主缸上行，下缸上行退料—上行結束，自動停機的工作循環，今天小編還是介紹下軸向柱塞泵的工作原理吧。
當四柱液壓機傳動軸帶動柱塞缸體旋轉時，柱塞也一起轉動，由於柱塞總是壓緊在斜盤上，且斜盤相對剛體是傾斜的，因此，油壓機柱塞在隨缸體旋轉運動的同時，還要在柱塞缸體內的柱塞孔中往複直線運動；當柱塞從缸體柱塞塞孔中向外拉出時，四柱油壓機缸體柱塞孔中的密閉容積便增大，通過配流盤的進油口將液壓油吸進缸體柱塞孔中；當柱塞被斜盤壓入缸體柱塞孔時，液壓機缸體柱塞孔內的容積便減小，液壓油在一定的壓力下，經配油盤的出油口排出，如此循環連續工作。
現在幾乎所有的加工件都離不開四柱液壓機了，而且越來越自動化，設置有空載快速、慢速靠模及工作拉伸兩種速度，有的還設置了液壓壓邊機構和退料機構，薄板拉深翻邊，可塑性材料的壓製，金屬零件的冷擠壓等等，工作效率高能耗低，操作方便工作平穩又安全。
