三梁四柱液壓機缸筒為什麼變形？
時間:2018-06-19 13:45 作者:admin 點擊:
次
大家應該隻希望看到變形金剛變形吧，其他啥變形都不好，三梁四柱液壓機缸筒變形在液壓力作用下產生彈性變形，增大活塞與缸筒的間隙從而影響密封效果，而且缸筒變形使得活塞和活塞杆產生微小的位移，所以四柱油壓機要在高壓以上工作壓力下計算缸簡壁厚，不僅要校核強度而且要校核剛度，以便將彈性變形控製在允許的範圍內。
計算三梁四柱液壓機薄壁缸筒的彈性變形，應考慮圓周拉應力和軸向拉應力的雙重作用，由於缸簡比較薄，圓周方向的拉應力可視為均布應力，油壓機厚壁缸簡一般用於高壓液壓缸，根據虎克定律不能忽略徑向液壓力對彈性變形的影響，另外，四柱油壓機在越高壓條件下，缸筒有時會產生塑性變形，在洶混上升的情況下也會產生熱變形。

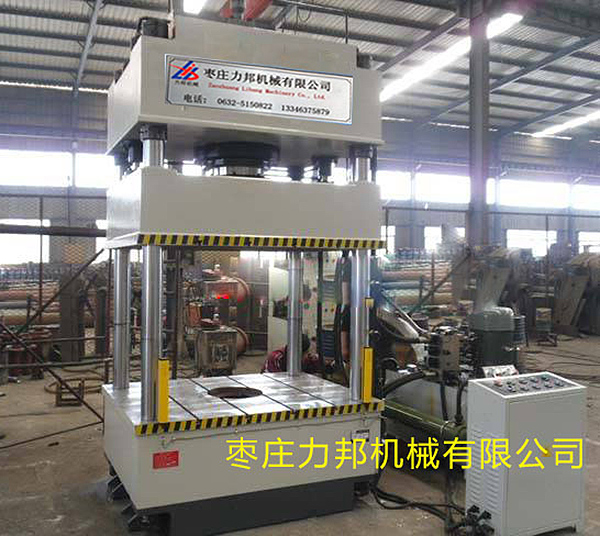

三梁四柱液壓機上包括橫梁、螺母、立柱、過渡齒輪、驅動裝置、主動輪、從動輪、蓋板、軸及油缸；立柱一端固定在四柱液壓機工作台上，另一端穿過滑塊和橫梁並依端部的螺紋與螺母連接；螺母上的外齒輪與過渡齒輪齧合，過渡齒輪與從動輪齧合；從動輪與主動輪齧合，主動輪連接在驅動裝置上，四柱油壓機的驅動裝置安裝在橫梁上，油缸穿過橫梁，並固定在橫梁上，從動輪套在油缸的外固定套軸上，蓋板緊固在橫梁上，螺母置於橫梁和蓋板之間，按照生產及工藝要求，分別安裝不同高度模具，通過控製電動機方式，可靠地自動實現不同開口尺寸，適應不同高度的模具安裝。
