液壓機調節隔膜泵流量的方法
時間:2017-08-11 15:38 作者:admin 點擊:
次

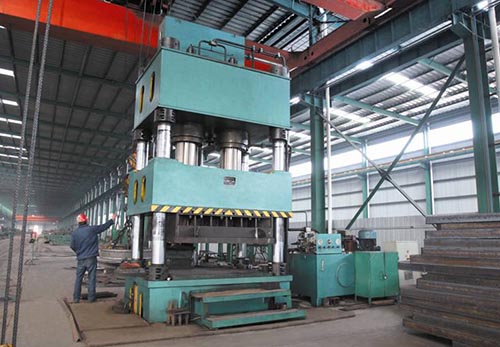

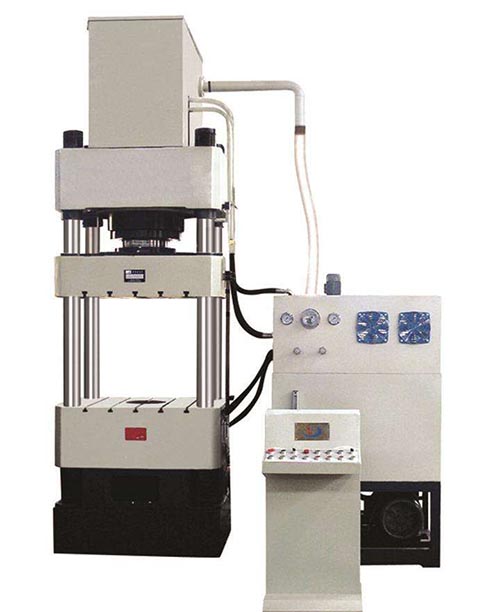

隔膜泵是容積泵的一種特殊形式，由傳動部分和隔膜缸頭組成，在液壓機中屬於液壓傳動裝置，依靠一個隔膜片來回鼓動而改變工作室容積來吸入和排出液體的；四柱液壓機調節隔膜泵常用的方法，調節柱塞或活塞行程，調節柱塞往複次數，還有兩者兼用的三種方法。
液壓機調節行程的應用為廣泛，方法簡單可靠，在流量較小的時候，仍然能維持較高的精度，行程調節有以下三種方法。
1、在運轉過程中，進行自動調節，通過改變氣源壓力信號，達到自動調節行程的目的。
2、當液壓機停止運行時，通過手動來調節隔膜泵的行程。
3、在運轉中，手動調節改變軸向位移，間接改變曲柄半徑，達到調節行程長度的目的。
常用的方式有N形曲柄調節、L形曲柄調節以及偏心凸輪調節等，N形曲柄調節是靠旋轉調節轉盤，帶動齒輪和螺母改變偏心距，達到調節流量的目的；N軸與偏心塊形成的偏心量為隔膜泵行程的一半，當N軸靠近上位置時，偏心塊與N軸之總偏心量為行程的一半，當N軸靠近下位置時，因偏心塊與N軸配合部分的偏心量相抵消為零，偏心塊與N軸的回轉中心一致，此時相對行程為零。
