液壓機的工作原理圖解

時間:2017-03-17 13:41 作者:admin 點擊:
液壓機大家都不陌生了,各種材料的擠壓成型、校對加工等都要用到,而且規格型號很多,四柱液壓機、單柱液壓機、龍門液壓機、臥式液壓機等等,都能滿足各種生產需求。

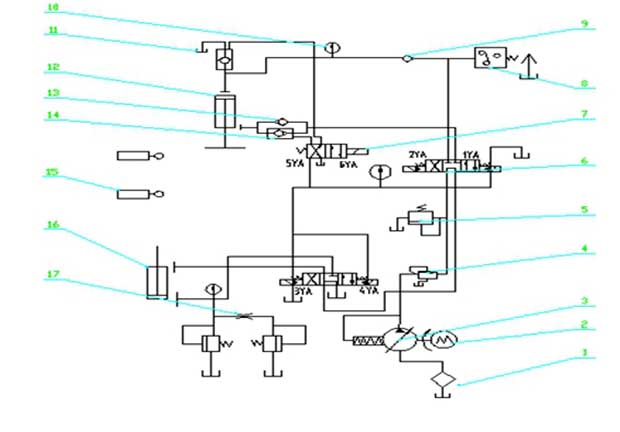

液壓機工作原理圖
當液壓機工作時,電液換向閥6通電泵3打出油壓,經順序閥4進入電液換向閥6的右位,再通過單向閥9進入上缸12的上腔,再經電磁閥7補油進入油缸上腔,回油從上缸的下腔,經單向順序閥背壓閥13和液控單向閥14,通過電液換向閥7流回到油箱;液壓機上缸在自重的作用下加速了向下快速運動,使上缸的上腔瞬間形成真空,補油箱的油會通過液控單向閥被吸進上缸的上腔消除真空,保持上缸的快速下移。當油壓機上缸帶動上模與下模合模後油液繼續輸入上油缸的上腔,油缸上腔壓力升高,補油箱處的液控單向閥被關閉,切斷了補油箱的供油,使上缸12下行速度開始放慢,油缸上腔壓力繼續升高,當超過壓力繼電器10的調定值時就會發出信號,控製電液換向閥6轉換到中位切斷油缸12上腔的供油,油壓機上缸停止運動係統,開始約40s的保壓;完成後液壓機電液換向閥6左位被接通,泵3打出壓力油經過順序閥4,通過電液換向閥6的左位,經過液控單向閥14 和背壓閥13,進入上油缸12 的下腔,推動油缸向上運動的同時電磁閥7切換到左位,油箱補油加速回程;油壓機的油缸12上腔的回油通過液控單向閥流回到補油箱11,終上缸能快速退回原位。將電液換向閥6中位和電液換向閥的右位接通時泵3打出的壓力油,經油壓機的電液換向閥的左位進入下缸16的下腔,回油從下缸16的上腔經過電液換向閥的左位流入回油箱,下缸上行頂出工件;在工件取出後液壓機換向閥的右位開始工作,壓力油進入下缸16的上腔,下缸下腔的回油經過閥的右位流入回油箱,下缸向下運動恢複原位;閥13在保壓時可防止上油缸12上腔的油液倒流,行程開關15用於控製上、下缸的極限位置,此時壓力表分別顯示了液壓機的上、下油缸和整個係統的壓力值。
