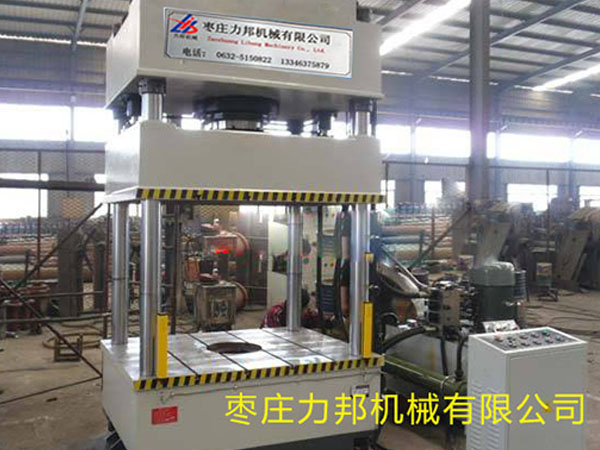

液壓成型技術是四柱液壓機的功能之一,與其他衝壓設備相比,液壓成型工藝更具優越性,特別對於空心變截麵結構件,傳統的製造工藝是先衝壓成形兩個半片,然後再焊接成整體,液壓成形則可以一次整體成形沿構件截麵有變化的空心結構件。與衝壓焊接工藝相比,四柱液壓機液壓成形技術有以下主要優點:
1.減輕質量,節約材料。對於汽車發動機托架、散熱器支架等典型零件,成形件比衝壓件減輕20%~40%;對於空心階梯軸類零件,可以減輕40%~50%的重量。
2.減少零件和模具數量,降低模具費用。四柱液壓成形件通常隻需要1套模具,而衝壓件大多需要多套模具。液壓成形的發動機托架零件由6個減少到1個,散熱器支架零件由17個減少到10個。
3.可減少後續機械加工和組裝的焊接量。以散熱器支架為例,散熱麵積增加43%,焊點由174個減少到20個,工序由13道減少到6道,生產率提高66%。
4.提高強度與剛度,尤其是疲勞強度,四柱液壓機成形的散熱器支架,其剛度在垂直方向可提高39%,水平方向可提高50%。
5.降低生產成本。根據對已應用液壓成形零件的統計分析,成形件的生產成本比衝壓件平均降低15%~20%,模具費用降低20%~30%
