測量四柱液壓機精度的辦法

時間:2018-04-09 14:07 作者:admin 點擊:
   在四柱液壓機運行之前,要進行精度的測量和調整,才能保證操作的準確無誤性,首先,在油壓機安裝過程中,注意四個調節螺母對於工作台要等高,精度在此基礎上才能得到保障,在加壓狀態下,將四柱油壓機的活塞和活動衡梁所連接的零件緊固成一個整體,同時緊固油缸和上衡梁的零件,在無負載情況下將工作台下麵的鎖緊螺母盡量旋緊,這樣就能進行精度的調整工作了。

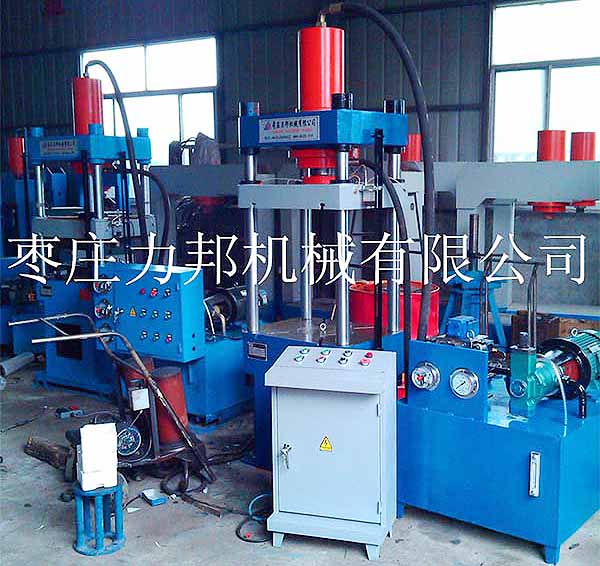

100噸四柱液壓機實物圖

150噸四柱液壓機實物圖
   開始四柱液壓機的精度調整,活動橫梁下平麵和活塞杆是垂直狀態,單件加工精度保證,同時在加壓狀態下鎖緊並聯結成一整體,這樣油壓機的活動橫梁下平而對工作台麵的平行度偏差,可以反映出活塞中心線對工作台麵的垂直情況,因此,可將活動橫梁停留在中間位置上,先測量其平行度偏差;將上橫梁上四個鎖緊螺母稍稍旋鬆,用千分表可先檢查四柱液壓機活動橫梁下平麵和工作台上平麵前後(左右)的平行性,如果不符合要求,要在加壓狀態下旋緊或旋鬆前(左)兩調節螺母,或後(右)兩調節螺母,再次測量調整直至符合要求為止;前後(左右)平行度符合要求後,再用上述方法測量調整左右(前後)平行度;等到油壓機中間位置符合要求後,檢查活動橫梁位於上下兩個位置的平行度是否符合要求,當發現上下兩個位置平行度偏差均超過要求,且測量數據方向相反時,應考慮檢查裝配情況及檢查活動橫梁等零件單件的精度是否符合要求。
   四柱液壓機的平行度檢查調整完畢後,也不要忽略了活動衡梁運行垂直度的精度,調整方法與調整平行度方法相同直到符合要求為止,當發現油壓機垂直度的調整精度與平行度精度發生矛盾,且數值均大於規定值時,應檢查裝配質量及檢查活動橫梁等零件單件質量。
