圖解液壓機的四種結構形式

時間:2015-05-04 16:55 作者:admin 點擊: 次

初了解液壓機的朋友，對液壓機的分類不是很了解，今天小編整理了分類和圖片，讓初學者一目了然。用途廣泛的液壓機一般有：單臂液壓機、四柱液壓機、框架式液壓機和龍門液壓機四種。其中四柱液壓機又分為二梁四柱液壓機和三梁四柱液壓機、雙柱液壓機，大噸位的還有三梁八柱液壓機。在電機行業中按照機架組成方式來分立式壓裝機和臥式軸承壓裝機（液壓機）。下麵我們就逐一配圖展示：　

1.三梁四柱式液壓機。這是常見的一種結構型式，尤其是大型自由鍛造液壓機通常采用的一種結構型式。　

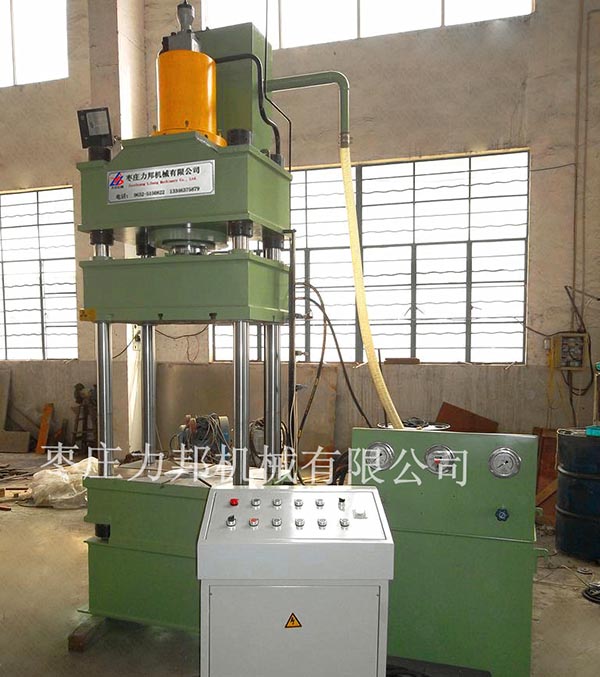

250噸三梁四柱液壓機樣機圖示
2.整體框架式液壓機。主機架為整體焊接或整體鑄造，如下拉式自由鍛造液壓機。　

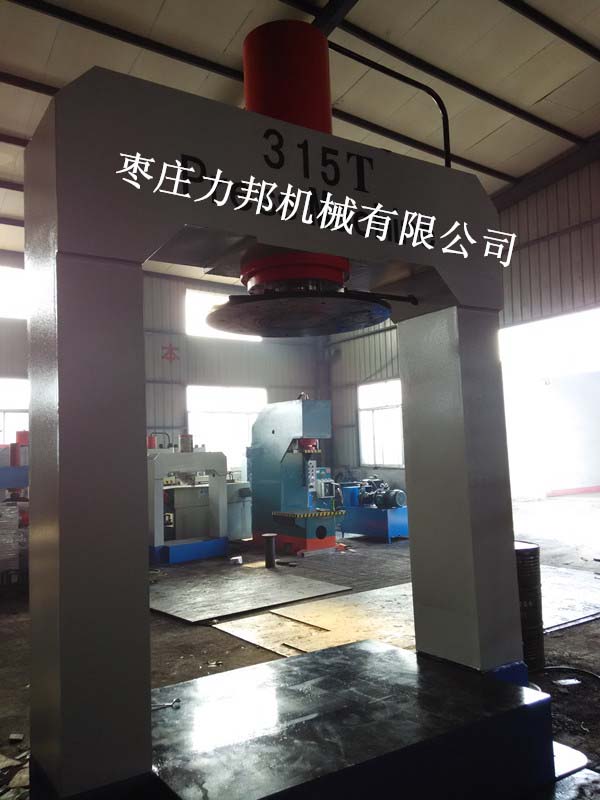

龍門框架式液壓機圖示
3.單臂式液壓機。這種結構多用於衝壓液壓機或小型鍛造液壓機。單臂液壓機機架為整體鑄鋼結構或鋼板焊接結構，結構簡單，工作時可以從三個方向接近工件，操作簡單方便。但整個機架剛性較差，為了保證機架有足夠的強度和剛度，有時機架做的比較笨重。　
單臂液壓機圖示

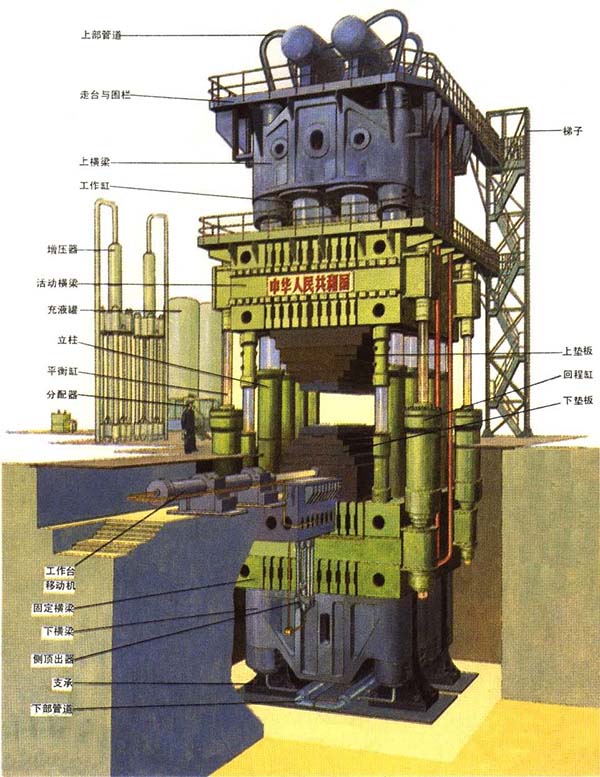

4.三梁多柱組合式。對於大型模鍛液壓機，其大噸位使得本體結構設計變得複雜，受製造、安裝、運輸等條件的限製，本體往往采用分體組合結構。我國自行設計製造的300MN模鍛水壓機采用的是三梁多柱組合結構。　下圖所示的就是一款雙缸八柱液壓機。
雙缸八柱液壓機展示
5.多板組合框架式。對於大型多向模鍛液壓機，其大噸位和對壓機剛度的更高要求使得本體結構設計變得更加複雜。

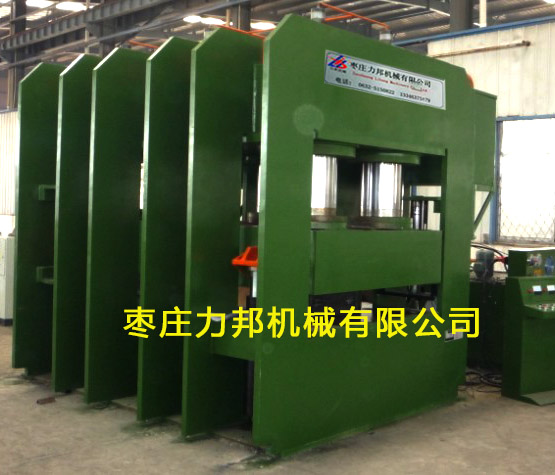

組合框架式液壓機圖示
6.鋼帶纏繞框架式。用鋼帶纏繞方式製成的預應力液壓機機架，具有結構輕巧、尺寸小、抗疲勞性能好及造價低廉等特點。
鋼帶纏繞框架式圖示
這種液壓機，我公司目前不生產，如果有需求的廠家，請提前聯係棗莊力邦機械。
以上就是日常應用比較廣泛的幾款液壓機，給大家做下參考。
